Making your board definition work
What I did was slightly different from their directions, but:
Close any instances of the IDE you have running.
Create the directories along this path:
<sketchbook>/hardware/uno_pro/avr/variants/uno_pro
Where <sketchbook> refers to to where your IDE is saving sketches by default.
Place the following slightly modified boards.txt at <sketchbook>/hardware/uno_pro/avr/boards.txt:
uno_pro.name=Arduino Uno*Pro
uno_pro.upload.tool=avrdude
uno_pro.upload.protocol=arduino
uno_pro.upload.maximum_size=130048
uno_pro.upload.maximum_data_size=16384
uno_pro.upload.speed=115200
uno_pro.bootloader.tool=avrdude
uno_pro.bootloader.low_fuses=0xFF
uno_pro.bootloader.high_fuses=0xDE
uno_pro.bootloader.extended_fuses=0xFD
uno_pro.bootloader.unlock_bits=0x3F
uno_pro.bootloader.lock_bits=0x0F
uno_pro.bootloader.file=optiboot/optiboot_atmega1284p.hex
uno_pro.build.mcu=atmega1284p
uno_pro.build.f_cpu=16000000L
uno_pro.build.board=AVR_UNO_PRO
uno_pro.build.core=arduino:arduino
uno_pro.build.variant=uno_pro
This is the original file with one important modification, and that's the addition of arduino: in the second to last line reading uno_pro.build.core=arduino:arduino
Place the following (unmodified from original) pins_arduino.h at <sketchbook>/hardware/uno_pro/avr/variants/uno_pro/pins_arduino.h:
#ifndef Pins_Arduino_h
#define Pins_Arduino_h
#include <avr/pgmspace.h>

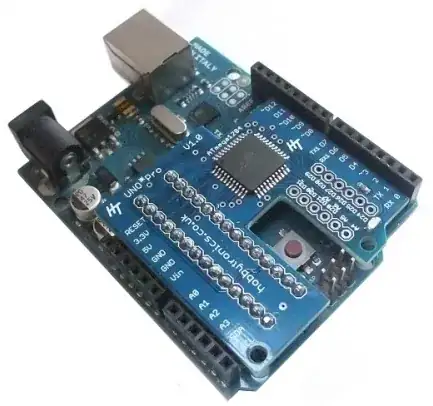

// ATMEL ATMEGA1284 on Hobbytronics UNO*Pro
//
//
// 2014-01-24 - Modified for Software Serial Library to work
//
// ATMEGA1284 Pin Arduino Mapping Features
// PA0 D21 A7
// PA1 D20 A6
// PA2 D19 A5
// PA3 D18 A4
// PA4 D17 A3
// PA5 D16 A2
// PA6 D15 A1
// PA7 D14 A0
//
// PB0 D4
// PB1 D5
// PB2 D2
// PB3 D3 PWM
// PB4 D10 PWM SS
// PB5 D11 MOSI
// PB6 D12 PWM MISO
// PB7 D13 PWM SCK
//
// PC0 D22 SCL
// PC1 D23 SDA
// PC2 D24
// PC3 D25
// PC4 D26
// PC5 D27
// PC6 D28
// PC7 D29
//
// PD0 D0 RX
// PD1 D1 TX
// PD2 D6 RX1
// PD3 D7 TX1
// PD4 D30 PWM
// PD5 D8 PWM
// PD6 D9 PWM
// PD7 D31 PWM
//
static const uint8_t SS = 10;
static const uint8_t MOSI = 11;
static const uint8_t MISO = 12;
static const uint8_t SCK = 13;
static const uint8_t SDA = 23;
static const uint8_t SCL = 22;
static const uint8_t LED = 13;
static const uint8_t A0 = 0;
static const uint8_t A1 = 1;
static const uint8_t A2 = 2;
static const uint8_t A3 = 3;
static const uint8_t A4 = 4;
static const uint8_t A5 = 5;
static const uint8_t A6 = 6;
static const uint8_t A7 = 7;
#define NUM_DIGITAL_PINS 32
#define NUM_ANALOG_INPUTS 8
// Macros
#define analogInputToDigitalPin(p) ((p < NUM_ANALOG_INPUTS) ? (p) + 14 : -1)
#define digitalPinToAnalogPin(p) ((p) >= 14 && (p) <= 21 ? (p) - 14 : -1 )
#define analogPinToChannel(p) ((p) < NUM_ANALOG_INPUTS ? NUM_ANALOG_INPUTS - (p) - 1: -1 )
#define digitalPinHasPWM(p) ((p) == 3 || (p) == 8 || (p) == 9 || (p) == 10 || (p) == 12 || (p) == 13 || (p) == 30 || (p) == 31 )
#define ifpin(p,what,ifnot) (((p) >= 0 && (p) < NUM_DIGITAL_PINS) ? (what) : (ifnot))
extern const uint8_t digital_pin_to_pcint[NUM_DIGITAL_PINS];
#define digitalPinToPCICR(p) ifpin(p,(&PCICR),(uint8_t )0)
#define digitalPinToPCICRbit(p) ifpin(p,(digital_pin_to_pcint[p] >> 3),0)
#define digitalPinToPCMSK(p) (((p) <= 1) ? (&PCMSK3) : (((p) <= 5) ? (&PCMSK1) : (((p) <= 9) ? (&PCMSK3) : (((p) <= 13) ? (&PCMSK1) : (((p) <= 21) ? (&PCMSK0) : (((p) <= 29) ? (&PCMSK2) : (((p) <= 31) ? (&PCMSK3) : ((uint8_t )0))))))))
#define digitalPinToPCMSKbit(p) ifpin(p,digital_pin_to_pcint[p] & 0x7,0)
#define digitalPinToInterrupt(p) ((p) == 6 ? 0 : ((p) == 7 ? 1 : ((p) == 2 ? 2 : NOT_AN_INTERRUPT)))
#ifdef ARDUINO_MAIN
#define PA 1
#define PB 2
#define PC 3
#define PD 4
const uint8_t digital_pin_to_pcint[NUM_DIGITAL_PINS] =
{
24, // D0 PD0
25, // D1 PD1 1
10, // D2 PB2
11, // D3 PB3
8, // D4 PB0
9, // D5 PB1 5
26, // D6 PD2
27, // D7 PD3
29, // D8 PD5
30, // D9 PD6 9
12, // D10 PB4
13, // D11 PB5
14, // D12 PB6
15, // D13 PB7 13
7, // D14 PA7
6, // D15 PA6
5, // D16 PA5
4, // D17 PA4
3, // D18 PA3
2, // D19 PA2
1, // D20 PA1
0, // D21 PA0 21
16, // D22 PC0
17, // D23 PC1
18, // D24 PC2
19, // D25 PC3
20, // D26 PC4
21, // D27 PC5
22, // D28 PC6
23, // D29 PC7 29
28, // D30 PD4
31 // D31 PD7 31
};
// these arrays map port names (e.g. port B) to the
// appropriate addresses for various functions (e.g. reading
// and writing)
const uint16_t PROGMEM port_to_mode_PGM[] =
{
NOT_A_PORT,
(uint16_t) &DDRA,
(uint16_t) &DDRB,
(uint16_t) &DDRC,
(uint16_t) &DDRD,
};
const uint16_t PROGMEM port_to_output_PGM[] =
{
NOT_A_PORT,
(uint16_t) &PORTA,
(uint16_t) &PORTB,
(uint16_t) &PORTC,
(uint16_t) &PORTD,
};
const uint16_t PROGMEM port_to_input_PGM[] =
{
NOT_A_PORT,
(uint16_t) &PINA,
(uint16_t) &PINB,
(uint16_t) &PINC,
(uint16_t) &PIND,
};
const uint8_t PROGMEM digital_pin_to_port_PGM[] =
{
PD, // D0
PD, // D1
PB, // D2
PB, // D3
PB, // D4
PB, // D5
PD, // D6
PD, // D7
PD, // D8
PD, // D9
PB, // D10
PB, // D11
PB, // D12
PB, // D13
PA, // D14
PA, // D15
PA, // D16
PA, // D17
PA, // D18
PA, // D19
PA, // D20
PA, // D21
PC, // D22
PC, // D23
PC, // D24
PC, // D25
PC, // D26
PC, // D27
PC, // D28
PC, // D29
PD, // D30
PD, // D31
};
const uint8_t PROGMEM digital_pin_to_bit_mask_PGM[] =
{
_BV(0), // D0 PD0
_BV(1), // D1 PD1
_BV(2), // D2 PB2
_BV(3), // D3 PB3
_BV(0), // D4 PB0
_BV(1), // D5 PB1
_BV(2), // D6 PD2
_BV(3), // D7 PD3
_BV(5), // D8 PD5
_BV(6), // D9 PD6
_BV(4), // D10 PB4
_BV(5), // D11 PB5
_BV(6), // D12 PB6
_BV(7), // D13 PB7
_BV(7), // D14 PA7 (A0)
_BV(6), // D15 PA6 (A1)
_BV(5), // D16 PA5 (A2)
_BV(4), // D17 PA4 (A3)
_BV(3), // D18 PA3 (A4)
_BV(2), // D19 PA2 (A5)
_BV(1), // D20 PA1 (A6)
_BV(0), // D21 PA0 (A7)
_BV(0), // D22 PC0
_BV(1), // D23 PC1
_BV(2), // D24 PC2
_BV(3), // D25 PC3
_BV(4), // D26 PC4
_BV(5), // D27 PC5
_BV(6), // D28 PC6
_BV(7), // D29 PC7
_BV(4), // D30 PD4
_BV(7), // D31 PD7
};
const uint8_t PROGMEM digital_pin_to_timer_PGM[] =
{
NOT_ON_TIMER, // D0 PD0
NOT_ON_TIMER, // D1 PD1
NOT_ON_TIMER, // D3 PB2
TIMER0A, // D3 PB3
NOT_ON_TIMER, // D4 PB0
NOT_ON_TIMER, // D5 PB1
NOT_ON_TIMER, // D6 PD2
NOT_ON_TIMER, // D7 PD3
TIMER1A, // D8 PD5
TIMER2B, // D9 PD6
TIMER0B, // D10 PB4
NOT_ON_TIMER, // D11 PB5
TIMER3A, // D12 PB6
TIMER3B, // D13 PB7
NOT_ON_TIMER, // D14 PA0
NOT_ON_TIMER, // D15 PA1
NOT_ON_TIMER, // D16 PA2
NOT_ON_TIMER, // D17 PA3
NOT_ON_TIMER, // D18 PA4
NOT_ON_TIMER, // D19 PA5
NOT_ON_TIMER, // D20 PA6
NOT_ON_TIMER, // D21 PA7
NOT_ON_TIMER, // D22 PC0
NOT_ON_TIMER, // D23 PC1
NOT_ON_TIMER, // D24 PC2
NOT_ON_TIMER, // D25 PC3
NOT_ON_TIMER, // D26 PC4
NOT_ON_TIMER, // D27 PC5
NOT_ON_TIMER, // D28 PC6
NOT_ON_TIMER, // D29 PC7
TIMER1B, // D30 PD4
TIMER2A, // D31 PD7
};
#endif // ARDUINO_MAIN
#endif // Pins_Arduino_h
// vim:ai:cin:sts=2 sw=2 ft=cpp
Open the IDE and your board should be listed. It should compile with a blank sketch. I did not test further than that.
MCUDude MightyCore
Your board could also likely be made to work with MCUdude MightyCore. However, MightyCore will not have your pin mapping. So, although you could use it, you would need to ignore the normal UNO pin labeling and instead of work out which pin number used by the chosen MightyCore variant routes to which pin on the UNO headers. It would be annoying to do, but you could do that by comparing entries in your adapter's pins_arduino.h file with the entries in the chosen variant from the MightCore package. But, the modifications above seem to work fine. So, I don't necessarily suggest that route; I'm just saying it could be used that way also.
MightyCore could also be modified, but that works out to the same or more work than just using your board definition, I think.
